Hydraulinen Tandem Press Brake

Tuotteen Kuvaus

● Elektronis-hydrauliset suhteelliset servot ovat synkronoituja ja pystyvät ohjaamaan satunnaisia pisteitä iskun sisällä vastaanottotarkkuudella ±0,01 mm ja yhdensuuntaisuudella 0,02 mm.

● Teräshitsattu teline, koottu työpöytärakenne

● Optimoitu suunnittelu, tärkeät hitsausosat ja rakenneosat jännityksenpoistokäsittelyllä, työstökoneen ominaisuus on korkea tarkkuus, hyvä jäykkyys, helppo kuljettaa, asennus ja käyttö, huolto, houkutteleva ulkonäkö.

● Kaksoisvivustokone CNC-järjestelmällä voi olla erillinen tai kaksoiskäyttöinen

● Se on vakiona 2-akselinen takamittarijärjestelmä, monimutkaisten muotoisten työkappaleiden osalta, 3- tai 4-akselinen takamittarijärjestelmä ja vastaavat meistit ovat saatavilla valintasi mukaan.

● Paina jarrua täysin suljetun silmukan sähköhydraulisella servoohjaustekniikalla, liukusäätimen asentosignaalit voidaan antaa palautetta CNC-järjestelmään kahdenvälisten ritilöiden avulla, sitten CNC-järjestelmä säätää polttoainesäiliön määrää muuttamalla synkronisen venttiilin aukon kokoa, mikä ohjaa liukusäädintä Y1 , Y2 pyörii samalla taajuudella säilyttäen työpöydän rinnakkaistilan.

● Puristimen jarrulevyn tilan mukaan CNC-järjestelmä voi automaattisesti ohjata pöydän taipumakompensaatiota ja tuottaa tasaisen pituuden kaikille työkappaleiden kulmille.

● Hydraulisen taipumakompensoinnin avulla päästään tasaisiin täyspitkiin työkappaleisiin. Hydraulinen taipumiskompensointi koostuu sarjasta öljysylintereitä työpöydän alla, mikä saa aikaan pöydän suhteellista liikettä ja muodostaa ihanteellisen kuperan käyrän varmistaen, että suhteelliset asennot liukusäätimellä pysyvät ennallaan. Tasausventtiilit riippuvat levyn paksuudesta ja taivutettavan materiaalin ominaisuuksista.

Video

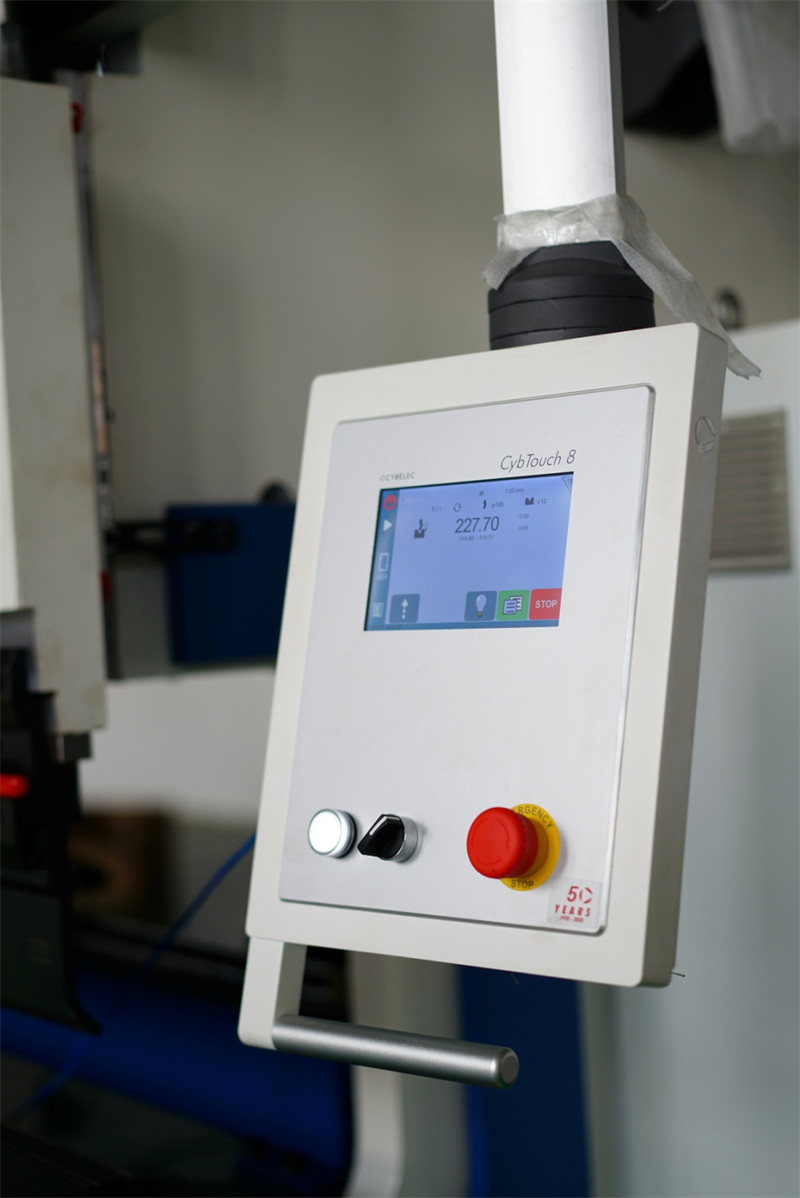

Ohjain

Osana CybTouch-sarjaa siinä on intuitiivinen ja elävä värillinen kosketusnäyttö ja korkea toimintojen integrointi.

Interaktiivisen kosketusohjelmistoliittymän, jossa on suuret näppäimet, online-apu ja monet muut käyttäjää jatkuvasti ohjaavat automaattiset toiminnot, ansiosta CybTouch 8 on yhtä yksinkertainen kuin asennoittimen ohjaus.

CybTouch 8:ssa on vankka, moderni ja virtaviivainen kotelo, joka on erityisesti suunniteltu asennettavaksi käsivarteen

● 7" yksivärinen LCD-kosketusnäyttö

● Järjestelmässä on oletuksena asetettu 3 tavallista materiaalia: teräs, ruostumaton teräs, alumiini. Käyttäjät voivat lisätä uusia materiaaleja itse

● numeerinen ohjelmointi

● Sisäinen varmuuskopiointitoiminto: tallenna tuotanto ja parametrit

● RF-linkin langaton radiotaajuustietoliikenne mahdollistaa varmuuskopiointi- ja palautustoiminnot

● Online-apu ja interaktiiviset varoitusikkunat

● Kulman ja takamittarin korjaus.

● Helppokäyttöinen

Intuitiivinen käyttäjäystävällinen käyttöliittymä.

Yksinkertaiset sivut, selkeä näyttö, suuret näppäimet.

Suuri, elävä ja kontrastinen täysi kosketusnäyttö.

Täydellinen ohjelmointi tehokkaaseen massatuotantoon useilla mutkilla.

Helppoja yksittäisiä taivutuksia Easy Bend -sivulla.

Online-apu ja interaktiiviset varoitusponnahdusikkunat.

Mukava langaton tietojen varmuuskopiointi ja ohjelmistopäivitys PC:llä tai kannettavalla.

Suuri valikoima kieliä saatavilla

Parempi taivutus

Erilaisia automaattisia taivutustoimintojen laskelmia.

Taivutusjaksot ja ohjelmat voidaan tallentaa muistiin.

Kulman, paineen ja kruunujen hallinta.

Helppo manuaalinen liike.

Offline 2D -ohjelmisto saatavilla

Voimakas

Ohjaa 4+1 akselia

2D-graafisen profiilin luominen manuaalisella sekvensoinnilla (lisävaruste).

Taivutusvaran laskeminen.

Paine – kruunulaskenta.

Modulaariset työkalut jokaiseen osaan tai mutkaan.

Kulman ja takamittarin korjaus.

Etähuolto langattoman yhteyden kautta PC:llä tai kannettavalla.

USB-portti muistitikulle tiedonsiirtoa/varmuuskopiointia varten.

CybTouchTools

Kaikissa CybTouchissa on CybTouchTools, joka mahdollistaa tiedonsiirron langattomasti tietokoneen ja CybTouchin välillä (vaatii valinnaisen RFLink-USB-avaimen). Sitä käytetään koneen parametrien, työkalujen ja osien varmuuskopiointiin/palauttamiseen sekä laiteohjelmiston päivittämiseen

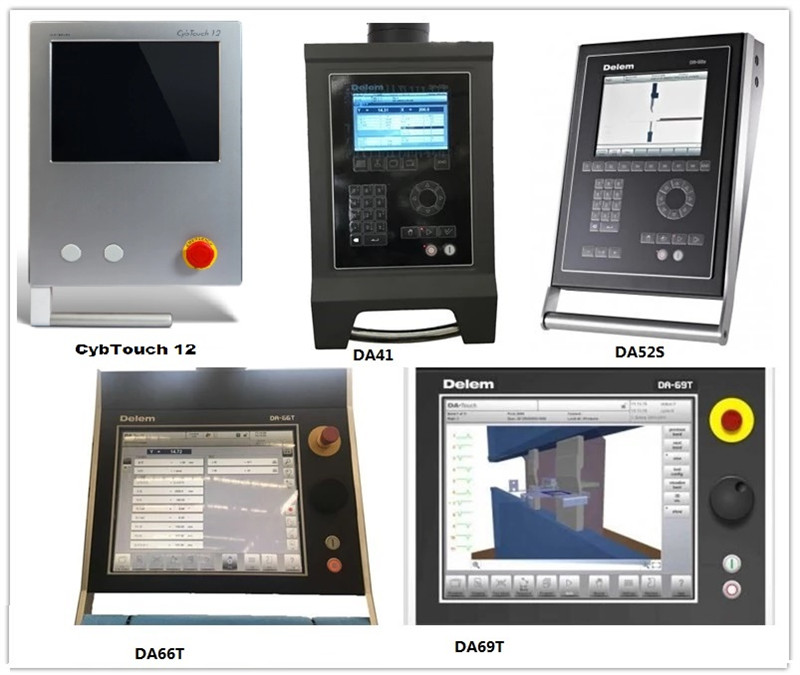

Valinnainen ohjain

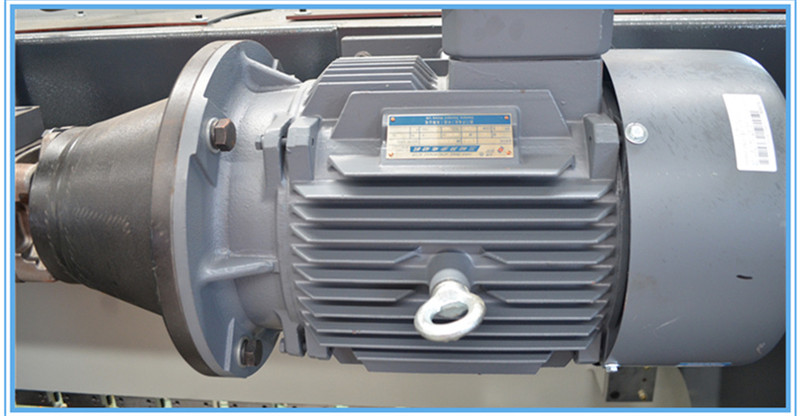

Saksa Siemensin moottori

Siemens-moottorin käyttö takaa koneen käyttöiän ja parantaa koneen työskentelyvakautta

Nimellisteho standardiin asti, tehojalka

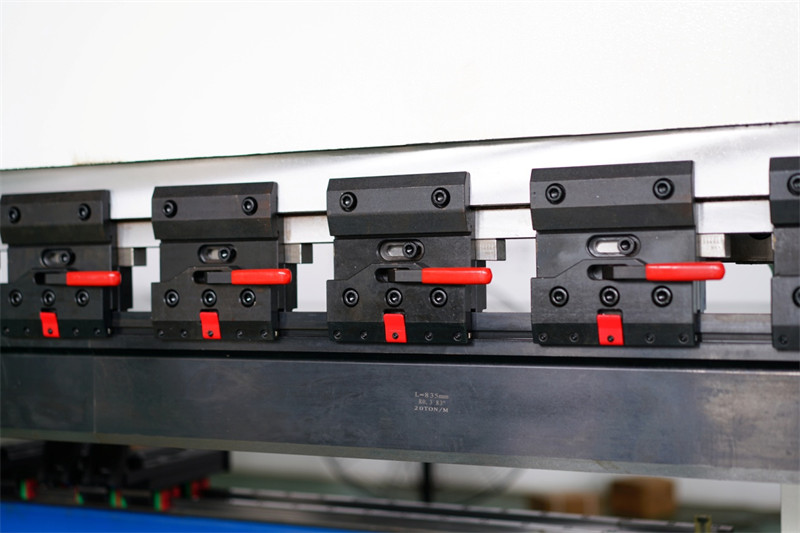

Pikakiinnike

Kiinnikkeen ja koneen kiinteässä pinnassa on uramuotoilu, joka voi vähentää puristimen putoamisen aiheuttamia onnettomuuksia kiinnitystä asennettaessa ja irrotettaessa

Kaltevan kiilan kulma leveysasteen säätöä varten on itselukittuva rakenne varmistaakseen, että puristin ei liiku pitkän puristuksen jälkeen

Voimaosassa on käytetty 40Cr materiaalia, joka takaa tuotteen kovuuden karkaisun jälkeen

Ylemmän työkalun puristamiseen käytettävä kiinnityslevy on koukkumalli, joka voi vähentää työkalun putoamista, vaikka puristin ei olisi viritetty.

Pyörivän kahvan muotoilu voi kompensoida muotin paksuuden eroa ja varmistaa, että muotti puristuu kokoon.

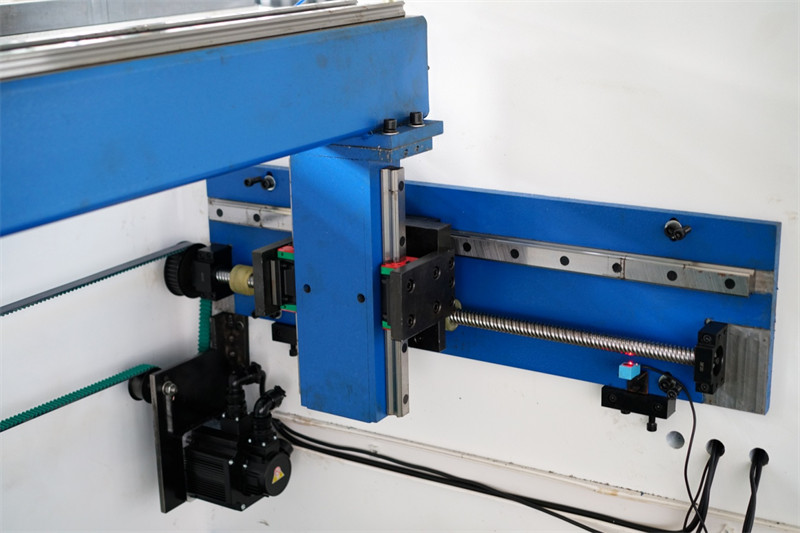

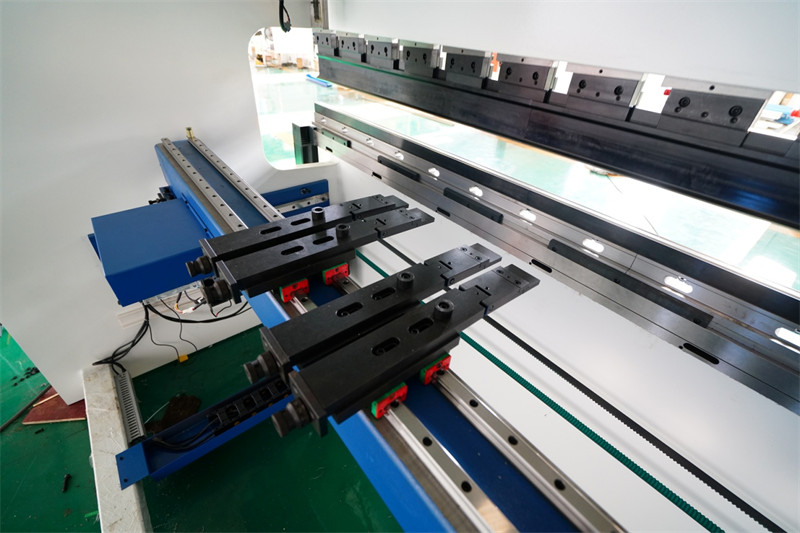

Erittäin tarkka backga ge -laite, Taiwan HIWIN -palloruuvi ja lineaarinen ohjauskisko. Backgauge käyttää vaakasuoraa kuoren asennusrakennetta erittäin luotettavasti ja yksikuorisia lineaarisia kaksinkertaisia ohjauskiskoja, joissa on erittäin tarkka X-akselikäyttö.

Hyvä kulutuskestävyys ja pitkä käyttöikä pitävät yllä käyttömukavuuden ja voivat parantaa taustamittarin tarkkuutta.

Yleisten rakenteiden kanssa

Helppo asentaa ja säädettävät etu- ja takasormet
