Vaihtopöytä CNC-kuitulaserleikkauskone kannella

Laserleikkauskoneen periaate

Se on prosessi, jossa käytetään laseria materiaalin nopeaan höyrystämiseen ja koaksiaalista apukaasua puhaltamaan pois höyrystynyt kuona. CNC-järjestelmän ohjauksella CNC-kuitulaserleikkauskone tekee tarvittavan työkappaleen leikkauspään liikkumisen kautta.

Kuvaus ja suorituskyky

Kuitulaserleikkauskonelaitteistot voivat täyttää erityyppisten ohutlevyosien tuotannon tarpeet, paitsi että ne on varustettu edistyneellä kuitulaserleikkurilla myytävänä.

Kuitulasermetallin leikkaus tuo sinulle kustannustehokkaan, vähän huoltoa vaativan, alhaiset käyttökustannukset ja ympäristöystävällisen ratkaisun organisaatiollesi.

Raytoolsin kuitulaserpää, laserpää voi automaattisesti tarkentaa, ja Japanista tuodut Yaskawa-servomoottorit ja -käytöt, korkea tarkkuus, suuri nopeus, suuri vääntömomentti, suorituskyky on vakaa ja kestävä, varmistavat koko koneen nopean toiminnan.

Työstökoneen paikannustarkkuus voi olla 0,02 mm ja leikkauskiihtyvyys 1,5 G. Työikä on jopa 10 vuotta.

Toimitamme koneen, joka tarjoaa laadukasta leikkausta ja toleransseja pienellä tuottavuushäviöllä töiden välillä, mikä merkitsee parempaa sijoitetun pääoman tuottoa.

● Resonaattorilla on valmistajan myöntämä 100 000 tunnin takuu (IPG)

● Suuremmat leikkausnopeudet mahdollisia

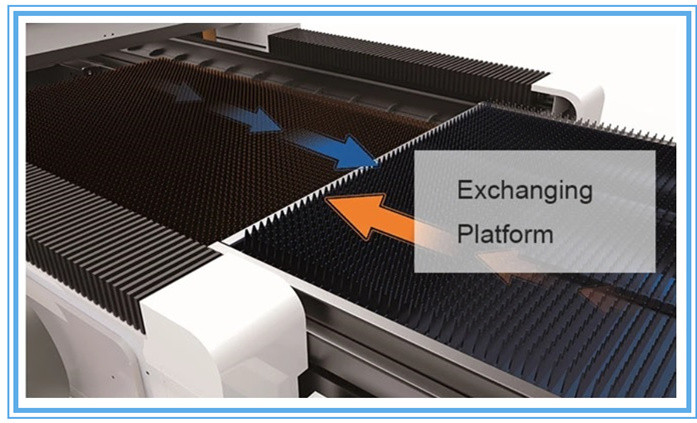

● Kaksi vaihdettavaa pöytää mahdollistavat nopeamman lastauksen ja purkamisen, mikä vähentää seisokkeja

● Laserin aallonpituus on kymmenesosa CO2-laserin aallonpituudesta

● Leikkaavien muuttujien tai heimotiedon vähentäminen

● Fiber Laser -metallileikkauskone on erittäin tehokas, mikä vastaa erittäin pientä virrankulutusta

● Alhaiset käyttökustannukset, alhaisemmat energiakustannukset, säteen tuottamiseen ei tarvita laserkaasuja

● Suuri leikkausjoustavuus (teräs, ruostumaton teräs, messinki, kupari, titaani, alumiini ja paljon muuta)

● Lasersäde lähetetään valokuitukaapelin kautta peilien ja kanavaputkien sijaan, mikä johtaa merkityksettömään tehohäviöön.

Tehokkaat servovoimansiirtolaitteet, maahantuotu vaihteisto ja lineaarinen ohjain, ottavat myös käyttöön Harley-laser-riippumattoman alumiiniseospuristustangon, portaalisorvikerroksen tutkimuksen ja kehityksen varmistaakseen, että laitteet ovat nopeat, erittäin tarkkoja,

Suurin samanaikainen paikannusnopeus: 160m/min

Nopea ja helppo asennus

Jopa 300 % nopeampi leikkaus

Korkea seinäpistokkeen hyötysuhde (＞30 %)

1) Kulutusosien hinta on alhainen. Ainoat osat, jotka on vaihdettava, ovat suuttimet, keramiikka ja suojalasit pitkiä aikoja. Muita kulutuskustannuksia ei ole.

2) Resonaattorin käyttöikä on yli 100 000 työtuntia.

3) Kaksipalloruuvisulkujärjestelmä ja tuotu avoimen tyypin CNC-järjestelmä takaavat korkean tarkkuuden ja korkean työtehokkuuden nopean leikkauksen aikana.

4) Kotelon rakenne on CE-standardin mukainen luotettavan ja turvallisen käsittelyn takaamiseksi. Lavanvaihtaja on kätevä materiaalin lataamiseen ja purkamiseen, mikä parantaa tehokkuutta. Avoin rakenne on helppoa ja kätevää materiaalin lataamiseen ja purkamiseen. Laatikon keruulaite tekee materiaalien vastaanottamisesta mukavampaa.

Koneen pukki- ja kaksoisvetorakenne on erittäin jäykkä ja vakaa liike.

Teräshitsauskoneen runko saa hehkutuskäsittelyn jatkuvalla tarkkuudella.

Voimansiirtomekanismi saksaksi.

Hammastanko on erittäin tarkka ja pitkä käyttöikä. Laserkuidun optinen reitti on yksinkertainen ja huoltovapaa.

Automaattinen ohjelmointiohjelmisto on automaattinen ja manuaalinen sisäkkäistoiminto, joka johtaa joustavaan toimintaan ja täydelliseen materiaalin käyttöön.

Yksityiskohta

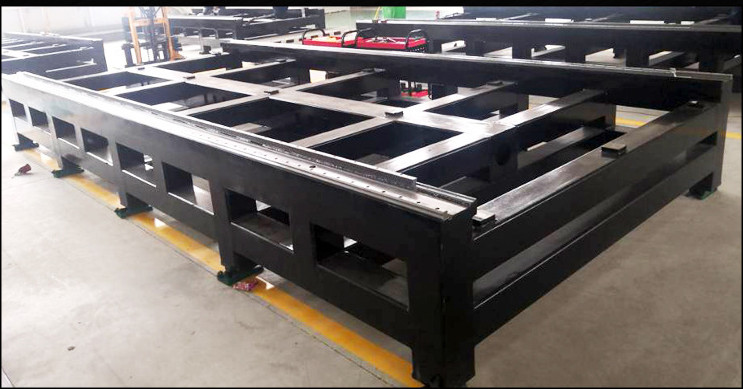

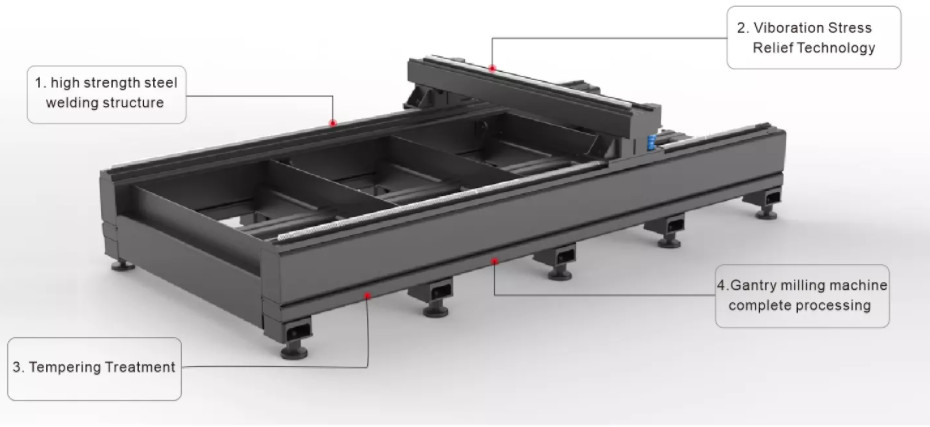

1. Terässorvisänky, 2 karkaisuprosessia

2. Rakenne käyttää teollista raskasta teräsrakennetta, lämpökäsittelyn alaisena, kärsii alhaisemmasta lämpötilasta karkaisusta ja hehkutusta, ei muotoudu pitkän käytön jälkeen.

3. Hiutalegrafiittivalurauta, jonka vetolujuus on vähintään 200 MPa.

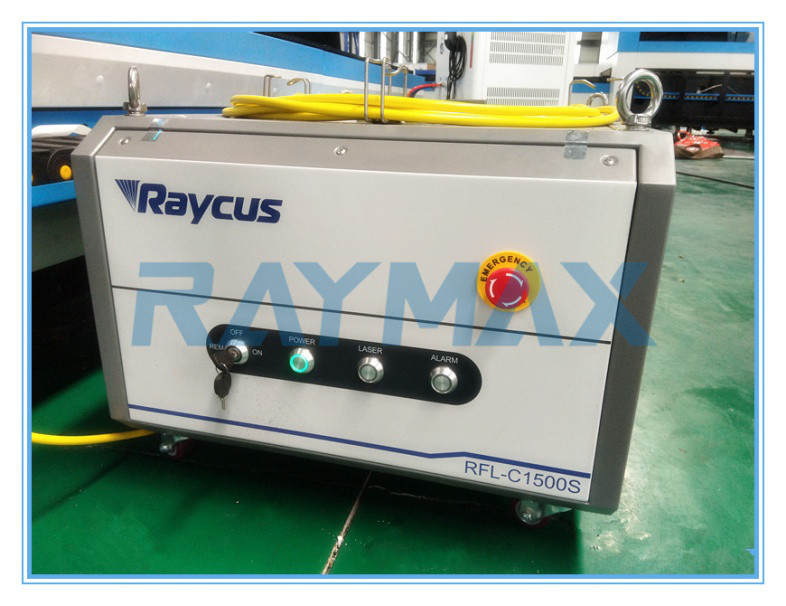

Raycus Laser Lähde:

Kuituoptisella laserleikkauskoneella on kompakti rakenne, vakaa suorituskyky ja laajalti käytetty, kuitulaserilla on korkea valosähköinen muunnostehokkuus, hyvä säteen laatu ja alhaiset ylläpitokustannukset (Saksan PG-laserlähde on valinnainen).

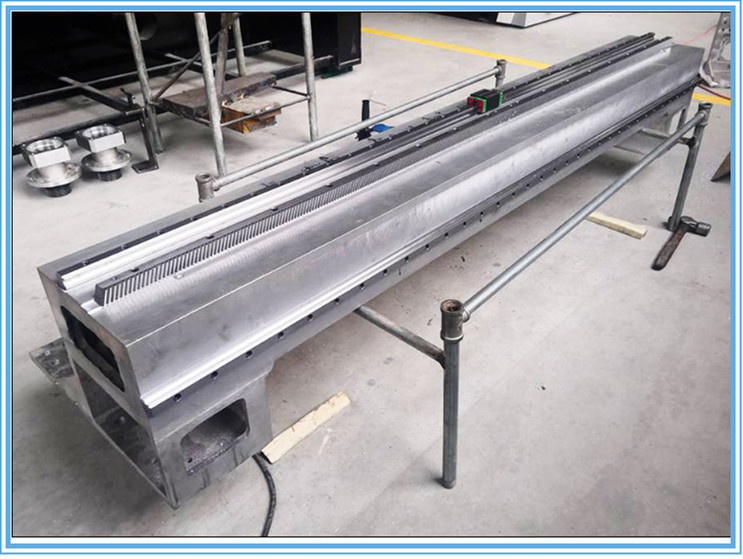

CNC-laserleikkauskoneen portaalirakenne kaksoiskäytön, lineaarisen ohjaimen ja telineparin kaltevassa asennuksessa, jännitystila on kohtuullisempi, liike on vakaampi

CNC-laserleikkauskoneen portaalirakenne kaksoiskäytön, lineaarisen ohjaimen ja telineparin kaltevassa asennuksessa, jännitystila on kohtuullisempi, liike on vakaampi

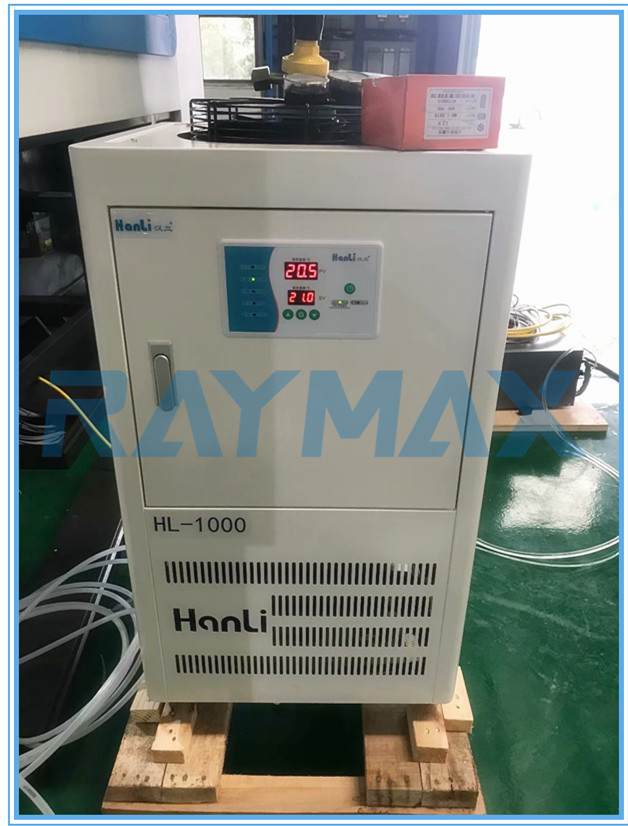

Kahden lämpötilan kaksoissäätöjärjestelmä

Yli 500 W:n kuitulaserit on varustettava kuitulaserjäähdyttimellä. Mitä suurempi teho, sitä suurempi kuitulaserjäähdyttimen jäähdytyskapasiteetti.

Koska laserrunko ja linssi on jäähdytettävä kuitulaserin sisällä, kaksoislämpötila-kaksoissäätöjäähdytintä voidaan käyttää laserrungon ja linssin jäähdyttämiseen samanaikaisesti.

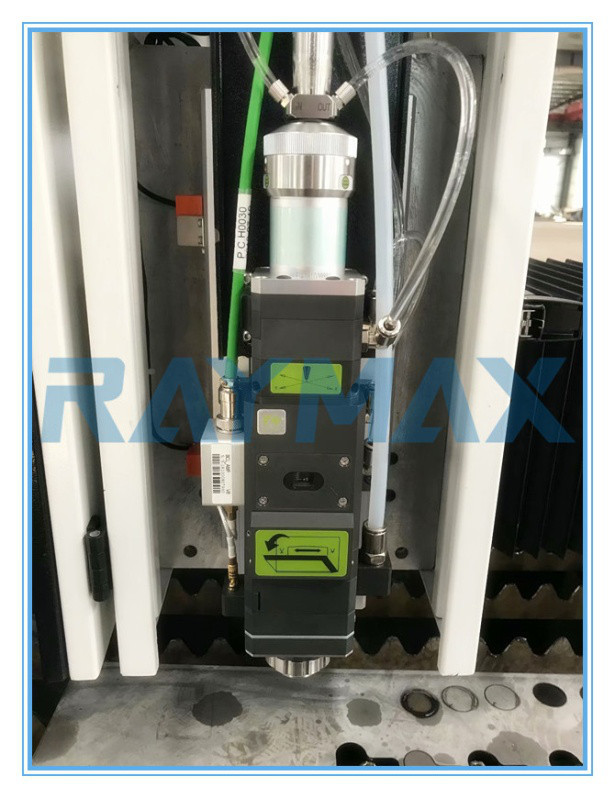

Swiss Raytoolsin laserleikkauspää

Kaksi säätöä, tarkentava CAM-rakenne, voivat sovittaa erilaisia QBH:ita laserilla

2. Laserleikkauspään kevyt muotoilu, automaattinen jatkuva tarkennustoiminto, joka voi automaattisesti seurata painetta, lämpötilaa ja pilaantumista linssin sisällä

3. Laserpää Automaattinen tarkennus

muuta nopeasti eri polttovälien tarkennuspeiliä, mukaudu erilaisiin tehoprosessointeihin eripaksuisten levyjen leikkaamiseen.

Nopea ja tarkka fokusointi säästää aikaa ja on parempi.

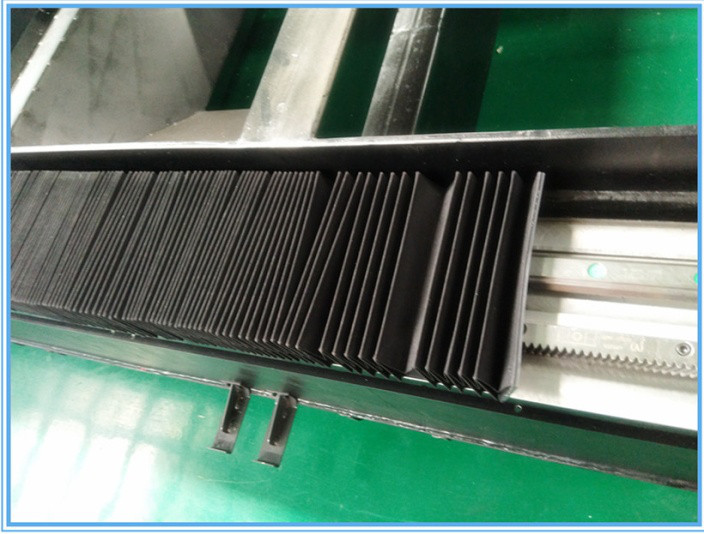

Voimansiirtojärjestelmä

Erinomainen laatu hammaspyörän ja vuorauksen ohjauskisko, joka Taiwanista tuodulla tuotemerkillä varmistaa korkean tarkkuuden ja nopeuden ja varustettu pölytiivisellä laitteella

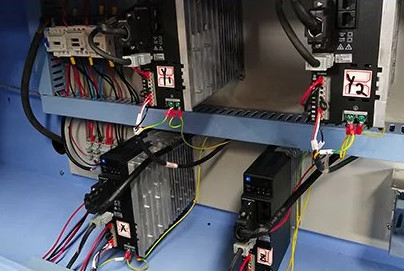

Yaskawa Servo Moto

1. Tarkkuus: toteuttaa asennon, nopeuden ja vääntömomentin suljetun silmukan ohjauksen; voittaa askelmoottorin irrottamiseen liittyvän ongelman;

2. Pyörimisnopeus: nopea suorituskyky, yleinen nimellisnopeus voi olla 2000 ~ 3000 rpm;

3. Sopeutuvuus: korkea vahva ylikuormituksenestokyky, kuorma kolme kertaa nimellisvääntömomenttia suurempi, sopii tilaisuuksiin, joissa kuormituksen vaihtelut ovat ohimeneviä ja vaaditaan nopeaa käynnistystä

4. Vakaa: tasainen toiminta alhaisella nopeudella

Ohjainjärjestelmä japanilainen servomoottorikäyttö, korkea tarkkuus, suuri nopeus, suuri vääntömomentti, vakaa ja kestävä suorituskyky

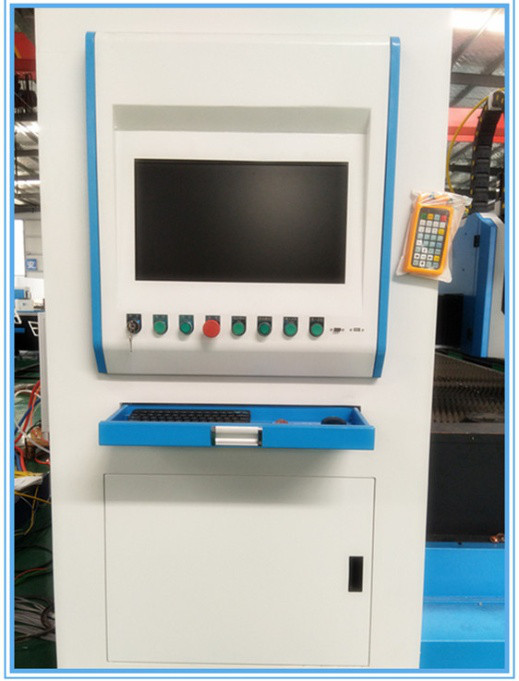

Tarkka CNC-ohjain

Ammattimaisen automaattinen ladontaohjelmiston avulla leikkuulevyn saatavuus kasvaa 1–5%, leikkaustuottavuus 10–30%, parantaa merkittävästi leikkauslaatua, prosessitietojen hallintaa, tiedonkeruuta ja tilastotietoja sekä muita tiedonhallintatoimintoja, visualisoinnin integroitua käyttöliittymää, yksinkertainen toiminta, helppo oppia

CNC-ohjain on laajimmin käytetty ja kehittynein ohjain. Se on nopea vaste, jota käytetään pääasiassa korkean tason laserleikkauskoneessa. sen prosessointitekniikka ja tehokkaat grafiikan muokkausominaisuudet ovat erittäin luotettavia ja käytännöllisiä, erittäin korkean tarkkuuden

1. Nopea vaihto kahden alustan välillä parantaa huomattavasti työn tehokkuutta. Hammaspyörän voimansiirtojärjestelmällä on suurempi tarkkuus, mikä säästää syöttöaikaa ja tekee toiminnasta tehokkaampaa.

2. Ota käyttöön putkilevy- ja usean putken hitsausrakenne tai kolmiorakenne. Vahva iskunvaimennus ja kulutuskestävyys. Hyvä valu- ja leikkaussuorituskyky. Erinomainen voitelu, korroosionkestävyys ja mittapysyvyys. Alhainen lämpöherkkyys ja sänkyvälin herkkyys vähentävät laitteiden menetystä käytössä, joten koneen tarkkuus voi säilyä pitkään eikä muodonmuutoksia elinkaaren aikana.

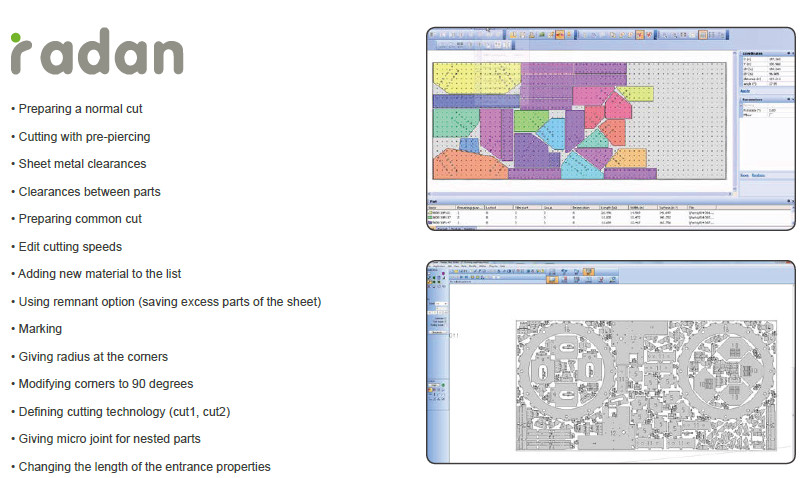

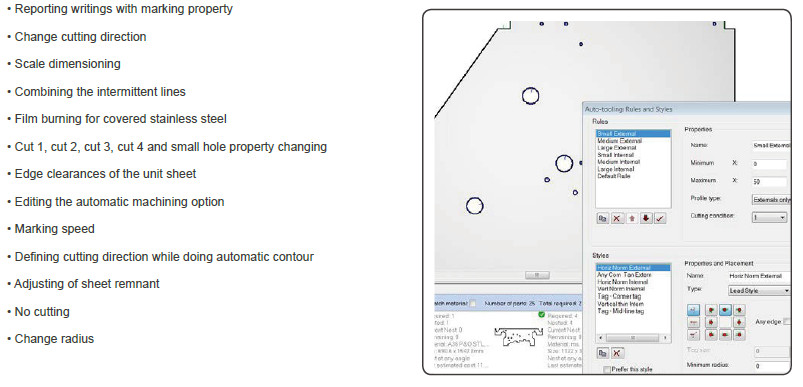

CAD-CAM-järjestelmä

Tekninen

Tyyppi	Yksikkö		3015	4015	4020	6020	6030
Työpöytä	mm	3000x1500		4000x1500	4000x2000	6000x2000	6000x3000
X-akselin veto	mm	3050		4050	4050	6050	6050
Y-akselin pylväs	mm	1525		1525	2025	2025	2525
Z-akselin isku	mm	200		200	200	200	200
XY-akselin paikannustarkkuus	mm	0.02		0.02	0.02	0.02	0.02
X,Y-akselien toistotarkkuus	mm	±0,02		±0,02	±0,02	±0,02	±0,02
X,y-akselin maksiminopeus	m/min	120		120	120	120	120
Laserteho	W	500/750/1000/1500/2000/3000/4000/6000/8000
