Automaattinen laserleikkauskoneen lataaminen ja purkaminen

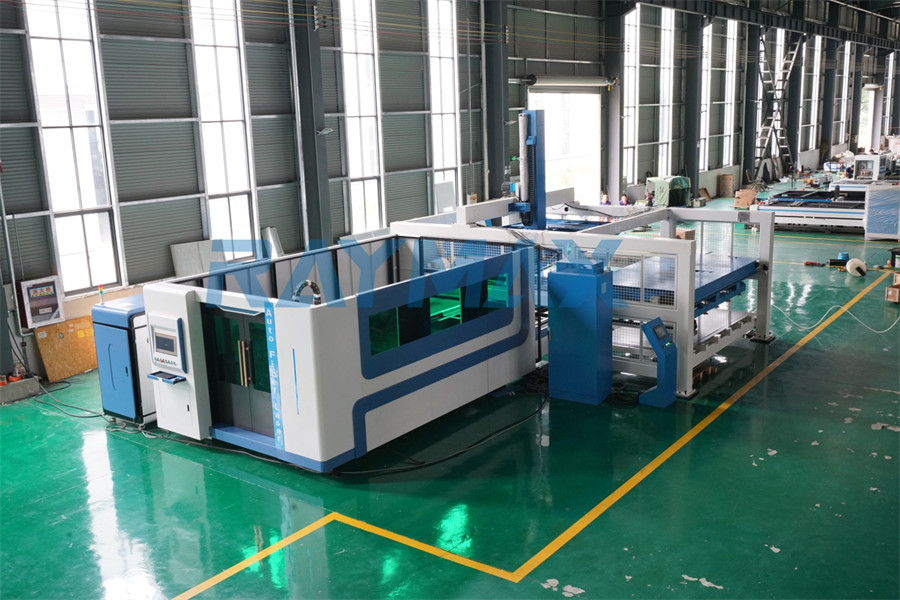

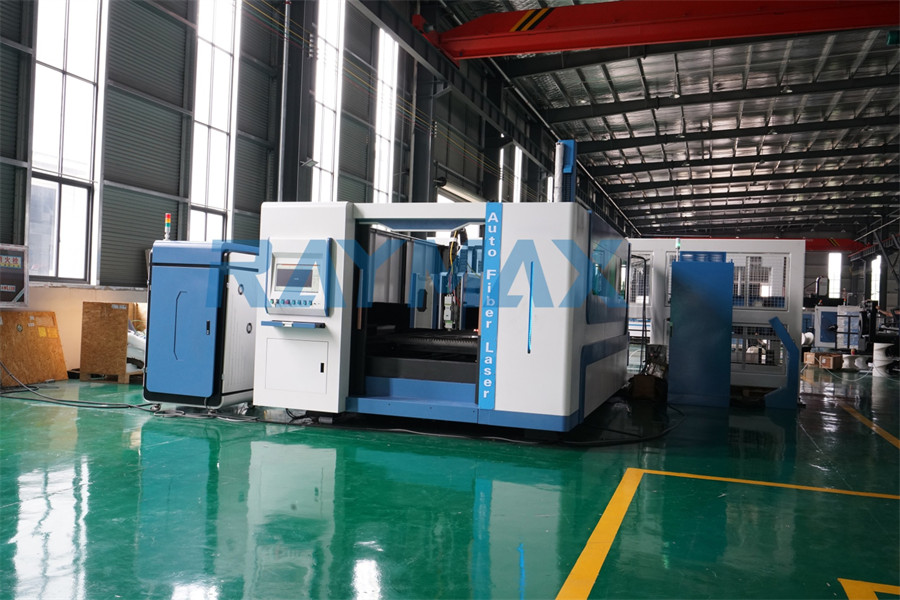

Laserleikkauskone automaattisella materiaalin lataus- ja purkujärjestelmällä

Kaiken kaikkiaan kevyt rakenne, jaettu modulaarinen rakenne vähentää huomattavasti asennusaikaa ja kuljetuskustannuksia.

Säästä tehtaan varastotilaa: kompakti pystysuora muotoilu (ylempi kerros valmiiden tuotteiden pinolle, alakerros materiaalilavalle)

Erillinen lastausimuimuri ja purkuhaarukka: vakaampi toiminta kuin integroitu rakenne

Materiaalin helppo saatavuus: tavalliset materiaalit säilytetään suoraan koneen vieressä ja ovat välittömästi saatavilla

Korkea hyötysuhde: vaihtopöytä lataa ja purkaa automaattisesti, mikä parantaa merkittävästi koko järjestelmän käyttöastetta.

Valvomaton käsittely: valvomaton käsittely erittäin korkealla tasolla

Erittäin joustava ja helppokäyttöinen: trukki sijoittaa helposti raaka-aineen varastojärjestelmään tai poistaa käsitellyn arkin pinosta.

Tukee erikokoisten jopa 25 mm paksujen levyjen automaattista lastausta ja purkamista.

Ominaisuus

▼ Parempi säteen laatu: pienempi fokusoitu piste, hienommat leikkauslinjat, sileä leikkaus, kaunis ulkonäkö, ei vääristymiä, parempi työteho ja parempi käsittelylaatu;

▼ Leikkaustarkkuus on korkea ja mittatarkkuus on korkea. Leikkaus on tasainen ja puhdas, ilman purseita ja materiaalihävikki on minimaalinen.

▼ Tämä laite on varustettu kahdella pneumaattisella istukalla edessä ja takana sekä pneumaattisella istukalla keskellä. Kolme istukkaa voivat puristaa ja leikata samanaikaisesti suurella leikkaustarkkuudella;

▼ Se voi toteuttaa leikkaamisen ilman häntää, säästää tuotantokustannuksia ja parantaa tuotannon tehokkuutta;

▼ Vaihtopöytä, automaattinen materiaaliarkin lastaus ja purkaminen, säästää aikaa ja parantaa työn tehokkuutta

▼ CNC-järjestelmä, nopeampi työnopeus.

▼ Erikoislevyvarastointijärjestelmän suunnittelu lisää tuotannon turvallisuutta.

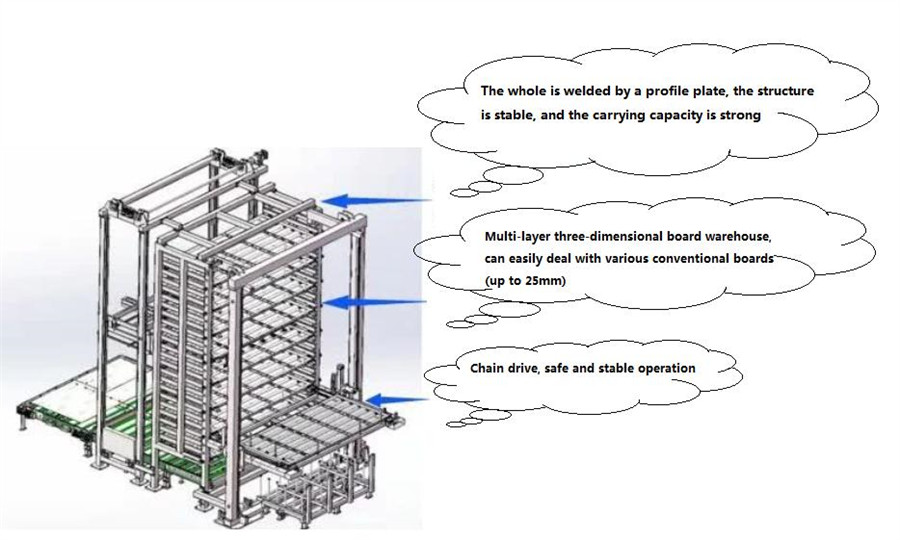

V. Kolmiulotteisen säilytysyksikön kerrosten lukumäärä voidaan räätälöidä asiakkaan toimipaikan todellisen tilanteen mukaan. Jokainen säilytyspaikka voi säilyttää 3T-levyjä; kokonaisuus on hitsattu profiileilla, rakenne on vakaa ja kantokyky on vahva; nostovoimansiirto käyttää ketjuvaihteistoa, ja toiminta on turvallista ja vakaata.

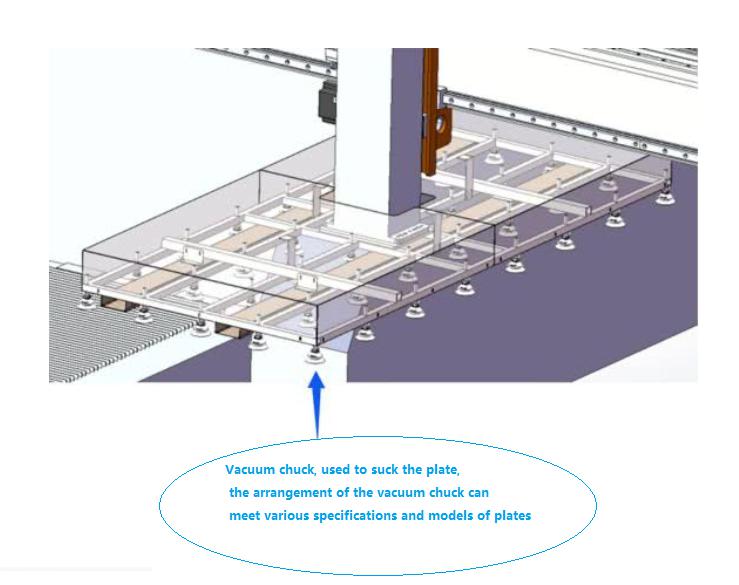

B. Laserlataus- ja purkurobotin latauslaite käyttää tyhjiöimukuppia arkkimateriaalin imemiseen laserlatausalueelle ja lähettää sitten arkkimateriaalin ensimmäisen laserleikkauskoneen vaihtopöytään. Tällä hetkellä laserleikkauskoneen lastausrobotti siirtyy turvalliseen asentoon. Ensimmäinen laserleikkauskone aloitti toimintansa. Sitten kolmiulotteinen kirjasto ottaa pois toisen laserleikkauskoneen tarvitseman arkkimateriaalin ja siirtää sen laserlatausalueelle, minkä jälkeen laserleikkauskoneen latausrobotti imee arkkimateriaalin ja lähettää sen toisen laserleikkauskoneen pöydälle, ja kolmas laserleikkauskone Kone kiertää vuorotellen, täysin automaattinen toiminta.

Tekninen parametri

Automaattinen lataus- ja purkujärjestelmä

Leikkuupöydän enimmäispaino arkin lastaus	10500kg
Säilytysarkin koko	3000x1500mm
Lataus- ja purkulevyn paksuus	Paksuus = <6 mm
Materiaalilava (alakerros)	3 tonnia
Pinoalueen maksimilataus	3 tonnia
Vacuum Sucker levyn paksuudelle	0,8-6 mm
Arkinotto- ja purkuaika (leikkauksen aikana)	1 min 30 sekuntia
