Pipe & Tube Cnc-kuitulaserleikkauskone

Pääominaisuus

CNC-metalliputkikuitulaserleikkauskone on tarkoitettu erilaisten putkien ja kanavateräksen leikkaamiseen. Se voi leikata pintaa ja leikata 360° U-tupessa, C-tyypin teräksessä, H-palkissa, suorakaiteen muotoisessa putkessa, pyöreässä putkessa, hevosenkenkäputkessa ja muissa erikoismuotoisissa putkissa, joissa on ääretön pyörivä leikkaus.

Itsesäätyvä keskipiste ohjaa automaattisesti puristusvoimaa materiaalierittelyn mukaisesti ja varmistaa, ettei ohuita putkia vaurioidu.

Suuri nopeus kulmissa lisää työtehoa.

Se voi leikata viivoja ja reikiä, joilla on eri halkaisijat eri suunnista putkeen ja täyttää keskipako- ja ei-keskipakoiset pystysuorat leikkausolosuhteet haara- ja pääputken akselille. Ja se voi leikata pylvään ristikkäisiä linjoja haaraputken päässä ja täyttää keskipako- ja ei-keskipakoiset kohdat. -keskipakoinen pystysuora leikkausehto haara- ja maksimiputken akselille.

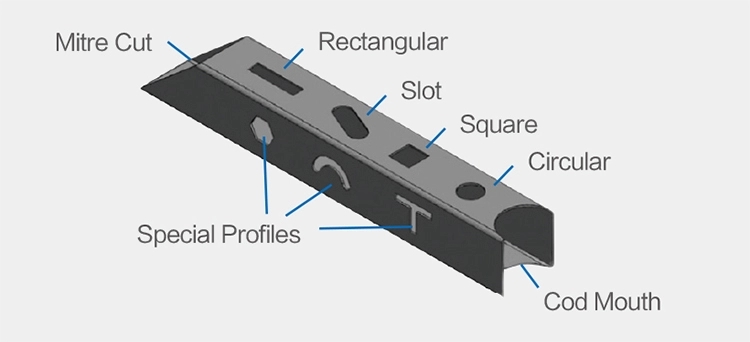

Leikkaa kalteva osa putken päätyosasta ja leikkaa haaraputki, joka on leikattu pyöreän pääputken kanssa.

Toteutettuun enkeliurapinta, neliömäinen reikä, vyötärön muotoinen reikien leikkaus

Kaksoismateriaalia tukeva alusta lisätään pitkittäin, putki kiristetään etupäästä ja siirretään istukan kiinnitysalueelle tukialustan kautta, mikä on yksinkertaista ja aikaa säästävää. Pitkä työkappale voidaan leikata kerralla, ei Leikkauksen aikana vaaditaan manuaalista lastausta ja purkamista, ja kunkin putken rajaleikkauspituutta kasvatetaan entisestään, mikä pienensi huomattavasti tuotannon materiaalikustannuksia ja paransi työtehoa

Sovellettavat toimialat

Käytetyt materiaalit: Käytetään pääasiassa hiiliteräksen, piiteräksen, ruostumattoman teräksen, alumiiniseoksen, titaaniseoksen, galvanoidun teräslevyn, peittauslevyn, alumiinisinkkilevyn, kuparin ja monenlaisten metallimateriaalien leikkaamiseen ja niin edelleen.

Sovellettavat teollisuudenalat: Sovelletaan metallilevyjen käsittelyssä, ilmailussa, avaruuslennot, elektroniikka, sähkölaitteet, metroosat, autot, koneet, tarkkuuskomponentit, laivat, metallurgiset laitteet, hissi, kodinkoneet, lahjat ja käsityöt, työkalujen käsittely, koristelu, mainonta, metalli ulko-jalostus eri teollisuuden jalostusteollisuudessa.

Tekninen parametri

Malli	HL3000-HL6000
Tehokas putken leikkauspituus	3000mm / 6000mm
Korkeus	Säädettävä	(Melu)			<65 Db)
Virtalähde (valinnainen paikan päällä)	AC380V±5 % 50HZ/60HZ	Tehoa			1000W/1500W/2000W/3000W
Ympäristö	Lauhkea ：10-35℃ kosteus: 40-85%
Putkipuristinvalikoima	30-155mm			Laser aallonpituus			1070 nm
Max. pyöreiden putkien ulkohalkaisija (mm)	Φ20-Φ210 (muokattu 250:een) 25 * 25 mm - 150 * 150 mm (neliö)
X、Y-akselin toistettavuus	±0,05mm/1000mm		X、Y suurin paikannusnopeus				80m/min
X、Y toistettavuus	±0,02 mm		W1 max paikannusnopeus				85 rpm
apujärjestelmä
Jäähdytysjärjestelmä	Laserkone vakiolämpötilan säätöön jäähdyttimeen (ulkoinen)					Jäähdyttimen veden ominaisuudet		PH=3
(piirisuojaus)	CE standardi

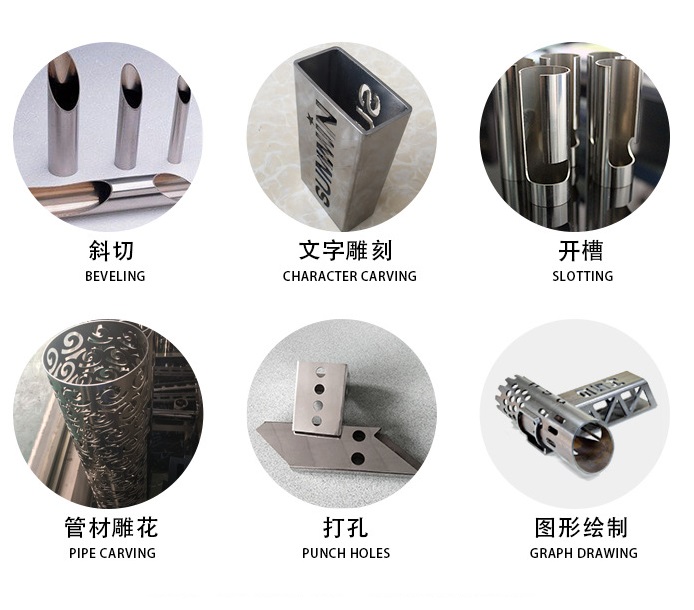

Leikkaava näyte
