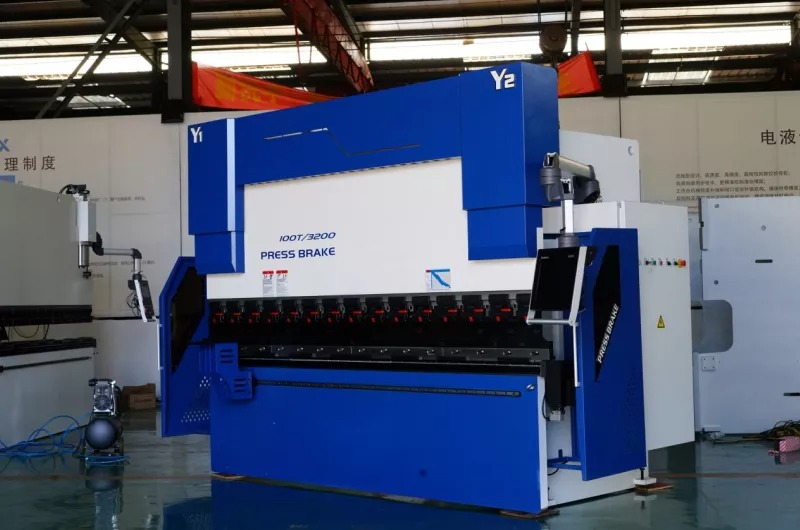

Hydraulinen puristusjarru ruostumattomasta teräksestä

DA-58T on huippuluokan täydellinen 2D-graafinen ohjausratkaisu synkronoituihin puristusjarruihin. Sen 15" korkearesoluutioinen väri-TFT, jossa on teollisuuslaatuinen monikosketusnäyttötekniikka, mahdollistaa pääsyn todistettuun Delem-käyttöliittymään. Se mahdollistaa suoran navigoinnin tuoteohjelmoinnin ja todellisen tuotannon välillä. Toiminnot sijaitsevat suoraan siellä missä tarvitaan, mikä tarjoaa optimoidun ergonomian koko ajan. sovellus.

Pääominaisuus

• Se on suunniteltu erityisesti koristeteollisuuden taivutukseen, joka ratkaisee ruostumattoman teräslevyn suuria muodonmuutoksia. Koko teräksinen hitsattu runko ja luisti hehkutuskäsittelyllä poistamaan sisäinen jännitys, joka voi estää muodonmuutoksia ja hyvällä tarkkuudella. Runko on teräsrakenne, vasen ja oikea pystylevy, pöytä ja painelevy hitsattu yhtenäiseksi rakenteeksi, hitsauksen jälkeen sisäisen jännityksen poistamiseksi karkaisulla, poikkeuksellinen jäykkyys, korkea vakaus.

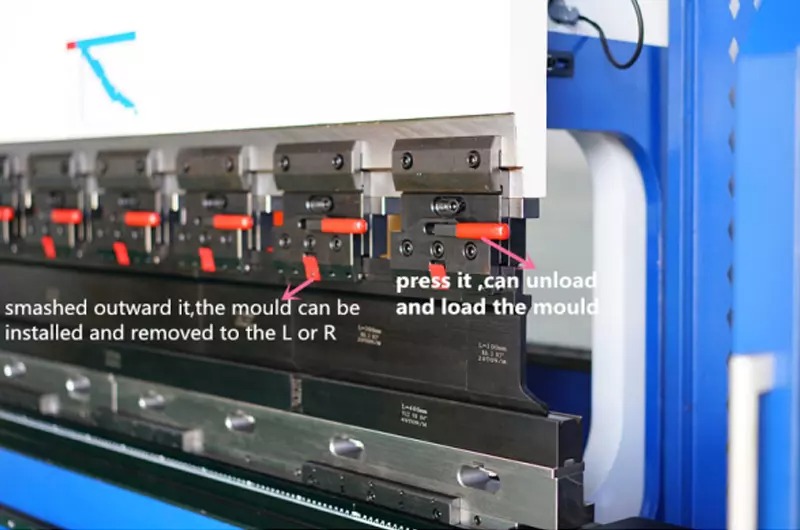

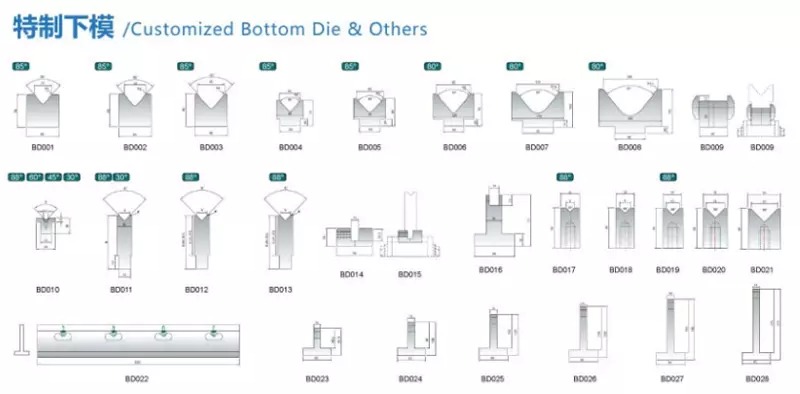

• Ylemmän muotin ja alemman tuen kiilakompensaatiorakenne, jossa on suuri tarkkuus ja optimoitu muottiurakulma, alaosan neliömäinen ura vähentämään ruostumattoman teräslevyn elastista muodonmuutosta.

• Hydraulinen käyttö, sylinteri koneen molemmissa päissä, sijoitettu liukusäätimeen, jotta se toimii suoraan.

• Vääntöakselin synkronointi liukusynkroniselle mekanismille.

• Sylinterin isku (Y1,Y2) ja takamittari (X,Y,Z) ovat tietokoneohjattuja. Takamittaria siirrettiin lineaariohjaimen vasemmalle ja oikealle suunnalle paikannustarkkuuden edistämiseksi

• Takamittarin kokoa ja liukuiskua ohjataan CNC-järjestelmällä, takamittari erittäin tarkalla kuularuuvilla, vakaa toiminta ja tarkka asemointi.

• CNC-järjestelmä käyttää monivaiheista taajuusmuunnosohjaustekniikkaa
ohjelmointitoiminto, yksinkertainen ja helppokäyttöinen.

• Turva-aita ja sähköinen lukituslaite on suunniteltu koneelle käyttöturvallisuuden varmistamiseksi.

• Turvapuomi kaikkialla koneen ympärillä, sähkökaapit varustettu Open oven katkaisutoiminnolla, hätäpysäytyspainike edessä ja takana, suojakannen jalkakytkin turvallisen työskentelyn varmistamiseksi.

Koko kone on hitsatussa levyrakenteessa, jossa sisäinen jännitys eliminoituu tärinävanhenemistekniikan, suuren lujuuden ja koneen hyvän jäykkyyden ansiosta. Koneen pitkä käyttöikä on taattu.

LED-valo, se on helpompaa ja turvallisempaa, kun ympäristö on käyttäjälle pimeä

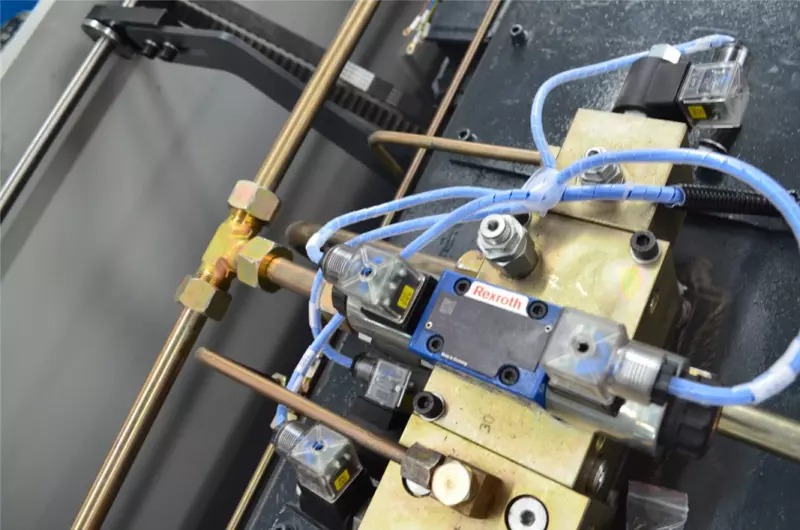

Hydraulijärjestelmä ylikuormitussuojalla

Hydraulisesti selkeä ja intuitiivinen öljytason näyttö

Kone voi toimia jatkuvasti nimelliskuormalla

hydraulijärjestelmä vähensi putkiliitäntöjä, öljyvuotoa ja lisäsi vakautta ja yleistä kauneinta

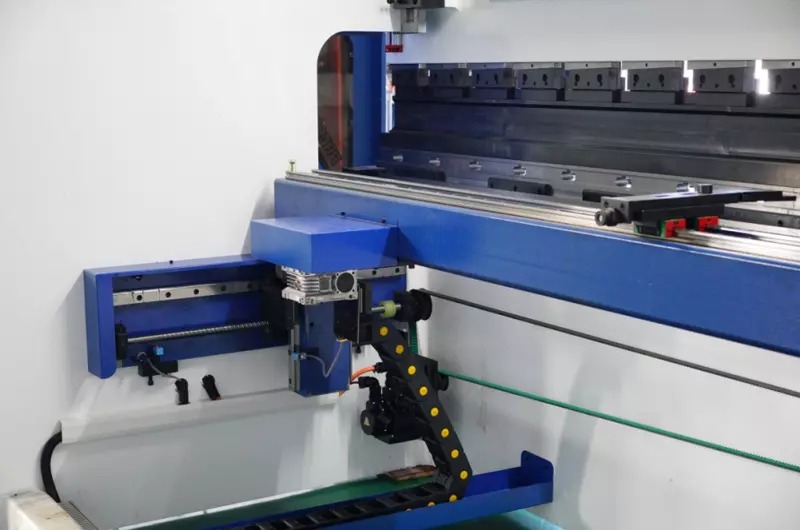

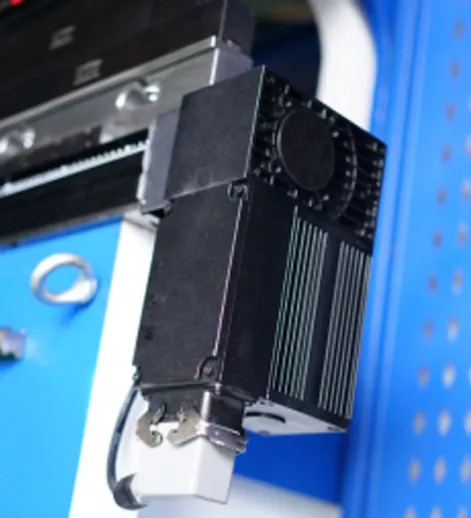

Backgauge, se on valmistettu erittäin lujasta alumiiniseoksesta, jota käyttävät servomoottorit ja käyttää pallotankoja ja lineaarisia ohjauskiskoja, joilla on hyvä paikannustarkkuus

Täysi kuorisuunnittelu ilman huoltoa

4+1 akseli : Y1+Y2+X+R+Crowing

Erittäin tarkka takamittari, Taiwan HIWIN kuularuuvi ja lineaarinen ohjauskisko. Backgauge käyttää vaakasuoraa kuoren asennusrakennetta erittäin luotettavasti ja yksikuorisia lineaarisia kaksinkertaisia ohjauskiskoja, joissa on erittäin tarkka X-akselikäyttö.

Hyvä kulumisenkestävyys ja pitkä käyttöikä pitävät yllä käyttömukavuuden ja voivat parantaa taustamittarin tarkkuutta.

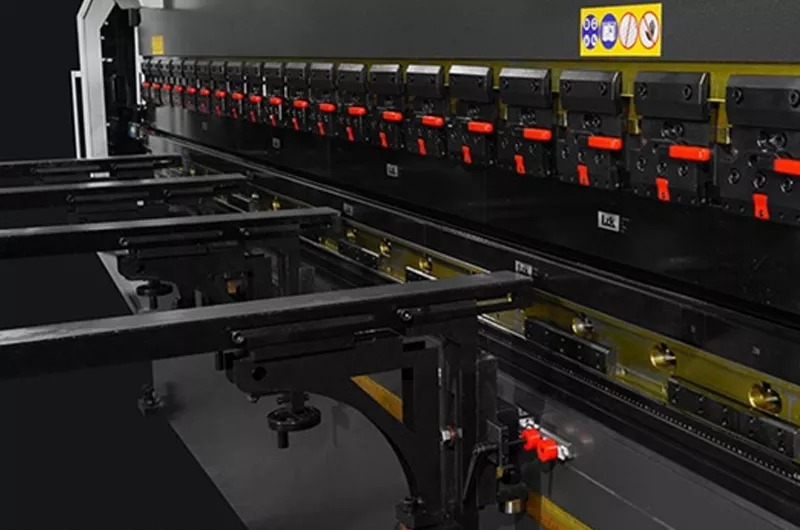

Kaksinkertaisen rakenteen etuvarsi on jäykempi, ylivoimainen kantokyky. Sitä voidaan säätää ylös ja alas tai liikkua työpöytää pitkin sivulta toiselle

Syöttölevyn paksuuden ja pituuden parametroinnin digitaalisessa järjestelmässä järjestelmä kompensoi taipuman automaattisesti

Video

Yksityiskohta

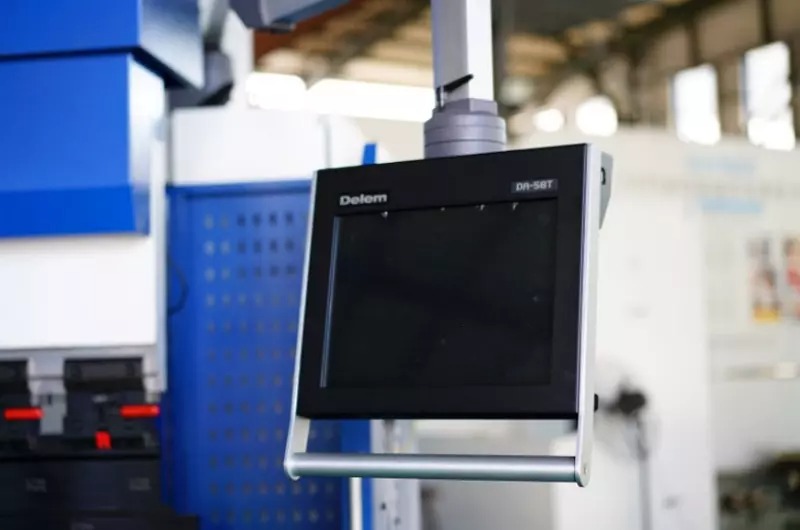

DA-58T on huippuluokan täydellinen 2D-graafinen ohjausratkaisu synkronoituihin puristusjarruihin.

Sen 15" korkearesoluutioinen väri-TFT, jossa on teollisuuslaatuinen monikosketusnäyttötekniikka, mahdollistaa pääsyn todistettuun Delem-käyttöliittymään. Se mahdollistaa suoran navigoinnin tuoteohjelmoinnin ja todellisen tuotannon välillä. Toiminnot sijaitsevat suoraan siellä missä tarvitaan, mikä tarjoaa optimoidun ergonomian koko ajan. sovellus.

Koneen säädöt ja koekäyrät on vähennetty minimiin nopean ja helpon ohjelmointiprosessin ansiosta. CNC-ohjelmat luodaan yhdellä kosketuksella. Olet heti valmis tekemään ensimmäisen osan, koska kaikkien akselien asemat lasketaan automaattisesti ja taivutusjärjestys on simuloitu koneilla ja työkaluilla todellisessa mittakaavassa.

DA-58T tarjoaa 2D-ohjelmoinnin, mukaan lukien automaattisen taivutusjärjestyksen laskennan ja törmäystunnistuksen.

DA-58T:n tuotantotila auttaa käyttäjää simuloimaan graafisesti tuotteen taivutusprosessia ohjaten häntä jarrun puristuksen aikana.

Koneen vakioohjaustoiminnot ovat Y1-Y2 ja X-akseli. Toista takamittarin akselia voidaan käyttää R- tai Z-akselina. Myös kruunusäätö on vakiona koneessa.

DA-58T:n ominaisuudet:

· 2D-graafinen kosketusnäytön ohjelmointi

· 15" korkean resoluution värillinen TFT

· Taivutussekvenssin laskenta

· Kruunauksen ohjaus

· Servo- ja taajuusmuuttajaohjaus

· Kehittyneet Y-akselin ohjausalgoritmit

· USB, oheisliitäntä

· Profile-58TL offline-ohjelmisto

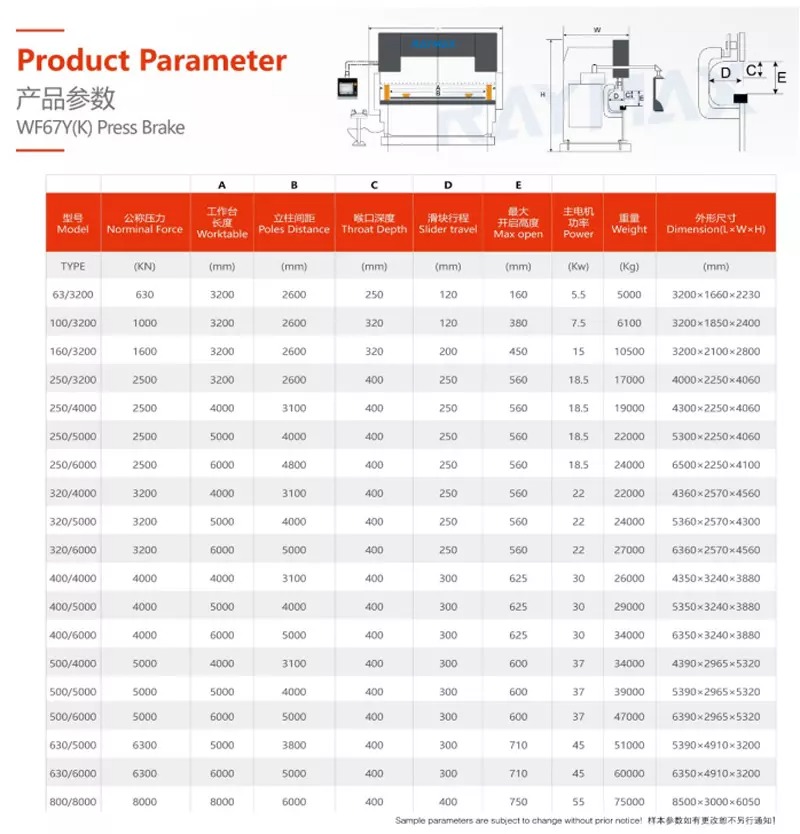

Tekninen
