Taipumakompensoinnin tekeminen CNC-levytaivuttajalle

Liukusäätimen muodonmuutoksen aiheuttamien haitallisten vaikutusten eliminoimiseksi on tarpeen kompensoida liukusäätimen taipumamuodonmuutos. Korvausmenetelmät ovat seuraavat:

1. Hydraulinen kompensointi

Työpöydän hydraulinen automaattinen taipumakompensointimekanismi koostuu ryhmästä öljysylintereitä, jotka on asennettu alempaan työpöytään. Kunkin kompensointisylinterin sijainti ja koko suunnitellaan liukusäätimen taipumakompensointikäyrän ja työpöydän elementtianalyysin mukaan.

Neutraaliversion hydraulinen kompensointi pullistuman kompensointi toteutetaan kolmen etu-, keski- ja takaosan välisen suhteellisen siirtymän kautta. Periaate on toteuttaa pullistuma itse teräslevyn elastisen muodonmuutoksen kautta, jotta kompensointi voidaan toteuttaa työpöydän säädön elastisen alueen sisällä.

2. Mekaaninen kompensaatiotaulukkomenetelmä

Ulkonevat kiilat koostuvat joukosta ulkonevia vinoja kiiloja, joissa on kalteva pinta. Jokainen ulkoneva kiila on suunniteltu elementtianalyysillä liukukappaleen ja työpöydän taipumakäyrän mukaan.

Numeerinen ohjausjärjestelmä laskee tarvittavan kompensointimäärän kuormitusvoiman mukaan työkappaletta taivutettaessa (tämä voima aiheuttaa liukusäätimen ja työpöydän pystylevyn taipumisen ja muodonmuutoksen) ja ohjaa automaattisesti kuperan kiilan suhteellista liikettä. Siten se voi tehokkaasti kompensoida liukukappaleen ja työpöydän pystysuoran levyn aiheuttamaa taipumamuodonmuutosta ja saada ihanteellinen taivutustyökappale.

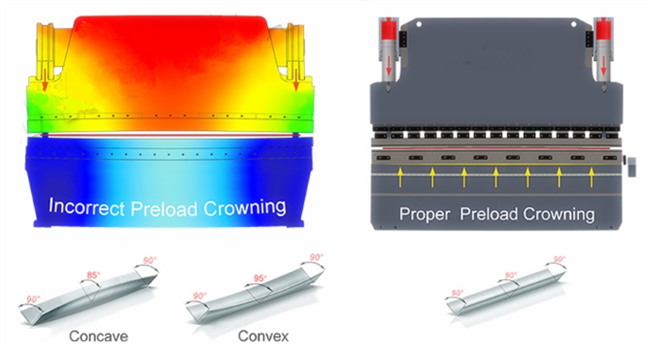

Mekaaninen taipumakompensointi toteutetaan ohjaamalla "esiulokkeen" asentoa ja työpöydän pituussuunnassa muodostuu joukko kiiloja. Käyrä, jolla on sama todellinen taipuma, tekee ylemmän ja alemman muotin välisen raon tasaiseksi taivutuksen aikana, mikä varmistaa taivutettavan työkappaleen saman kulman pituussuunnassa.

Mekaanisen kompensoinnin edut

1) Mekaaninen kompensointi voi saada tarkan taipumakompensoinnin koko työpöydän pituudelta. Mekaanisella taipumakompensaatiolla on pitkäkestoinen vakaus, se vähentää hydraulisen kompensoinnin huoltotiheyttä (kuten öljyvuotoa) ja on huoltovapaa koneen käyttöiän ajan.

2) Koska mekaanisella taipumakompensaatiolla on enemmän kompensaatiopisteitä, CNC-levyjarru voi saavuttaa lineaarisen kompensoinnin taivutettaessa työkappaletta työskentelyn aikana ja parantaa työkappaleen taivutusvaikutusta.

3) Mekaaninen kompensointi mittaa paluusignaalin paikan potentiometrillä. Numeerisena ohjausakselina se toteuttaa digitaalisen ohjauksen ja tekee kompensaatioarvosta tarkemman.
