Kuinka valita sopiva puristusjarrun taivutuskoneen muotti

Jarrupuristin/meisti on jaettu ylempään ja alempaan muottiin, joita käytetään ohutlevyn leimaamiseen ja muottien erotteluun. Muovausmuotissa on onkalo ja erotusmuotissa leikkuureuna. Jarrupuristinkoneen lävistys/suulake vaikuttaa suuresti työkappaleen tarkkuuteen. Taivutusprosessissa muotti on kaikki, joka koskettaa työkappaletta.

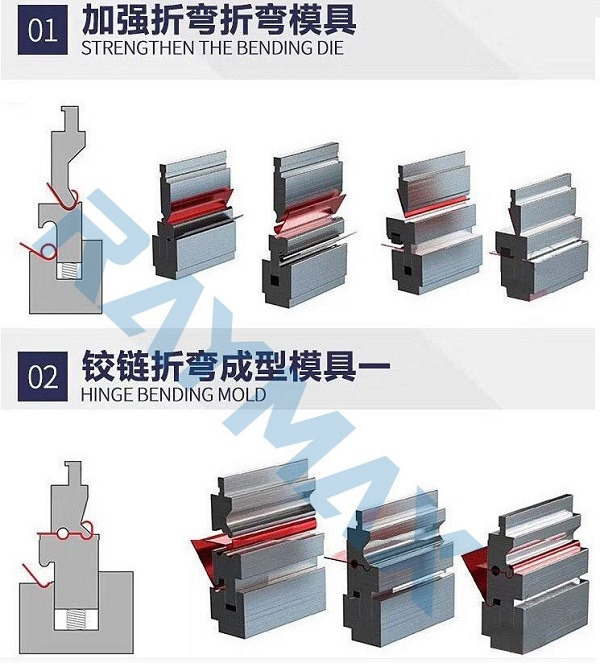

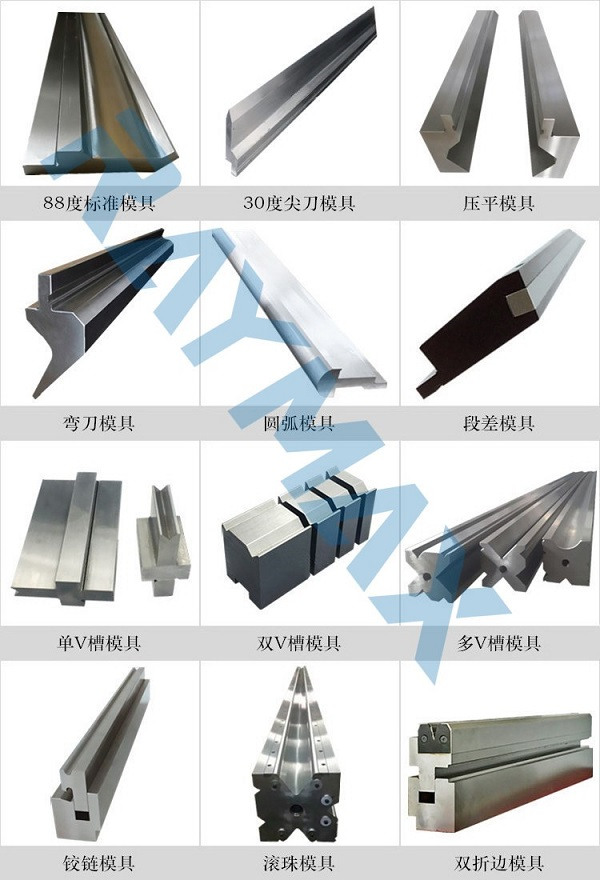

Taivutuskoneen/puristinjarrun muottimet ovat L-muotoisia, R-muotoisia, U-muotoisia, Z-muotoisia jne. Ylempi muotti on pääasiassa 90 astetta, 88 astetta, 45 astetta, 30 astetta, 20 astetta, 15 astetta jne. kulma. Alemmassa muotissa on 4 ~ 18 V kaksoisura ja yksiura eri leveyksillä, samoin kuin R-alamuotti, teräväkulmainen alempi muotti, tasoitusmuotti jne.

Erittäin korkea tarkkuus

On erittäin tärkeää, että muotin tarkkuus vaikuttaa suuresti työkappaleen tarkkuuteen taivutusprosessin aikana. Muotin kuluminen on tarkistettava ennen käyttöä. Tarkastusmenetelmänä on mitata pituus ylämuotin etupäästä olakkeeseen ja pituus alamuotin olakkeen väliin. Perinteisissä muoteissa poikkeaman metriä kohti tulisi olla noin ±0,0083 mm ja kokonaispituuden poikkeama ei saa olla suurempi kuin ±0,127 mm. Mitä tulee tarkkuushiomamuotiin, metritarkkuuden tulee olla ±0,0033 mm, ja kokonaistarkkuus ei saa olla suurempi kuin ±0,0508 mm. Yleisesti suositellaan hienohiomamuottien käyttöä sähköhydraulisissa taivutuskoneissa tai vääntöakselin taivutuskoneissa ja tavanomaisia muotteja manuaalisissa taivutuskoneissa.

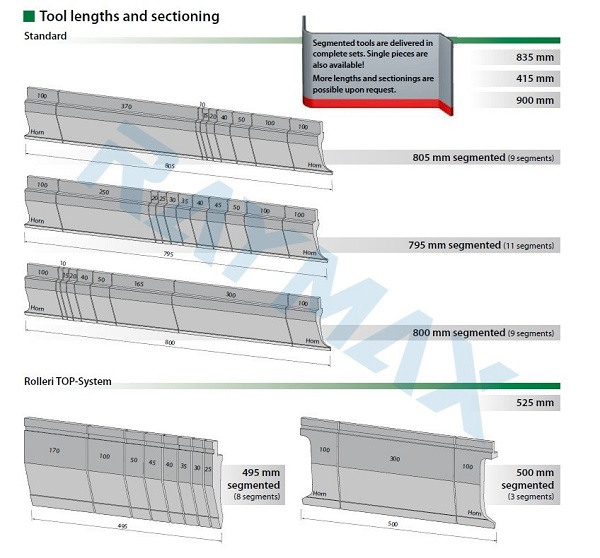

CNC-puristinjarrukoneen työkaluosa seuraavasti:

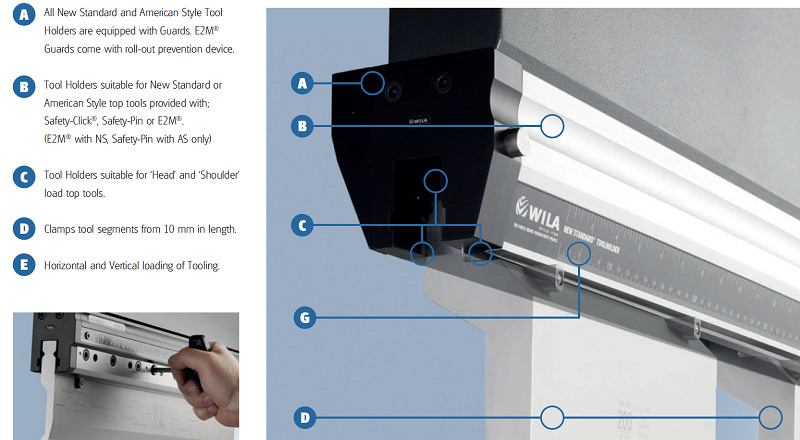

Automaattinen kiinteä asennus

Ylempi muotti asennetaan, kun liukusäädin nousee yläkuolokohtaan, ja muotinkiinnitysjärjestelmä voi pitää useita muotteja paikoillaan, kunnes puristuspainetta käytetään.

Hydraulinen kiinnitysjärjestelmä

Hydraulinen kiinnitysjärjestelmä on tehokkain kiinnitysmenetelmä. Sekä uudet että vanhat koneet voivat käyttää tätä kiinnitysjärjestelmää, mikä säästää aikaa ja kustannuksia. Jos vanhan taivutuskoneen kantava pinta vaurioituu, on hydraulinen kiristysjärjestelmä paras valinta vaurion korjaamiseen ja samalla parantaa kiinnityksen ja asennuksen tehokkuutta.

Purista automaattisesti paikoilleen

Kun puristuspainetta käytetään, ylempi muotti vedetään ylös ja puristetaan automaattisesti paikalleen. Tämä eliminoi tarpeen painaa ylempää muottia muotin pohjaan taivutusprosessin aikana.

Lyönnin/muotin valinta

Määritä ensin taivutettavan levyn paksuus. Haluat esimerkiksi taivuttaa 0,75–6,30 mm paksuja levyjä. Kerro sitten ohuimman levyn paksuus 8:lla, jotta voit arvioida vaaditun V-suulakkeen koon. Tässä esimerkissä vaadittu vähimmäismuotti on 0,75 mm levy, joten 0,75 × 8 = 6. Kolmanneksi kerro paksuimman levyn paksuus 8:lla, jotta voit arvioida vaaditun V-muotoisen suutinkoon.

8 kertaa periaate

Toisin sanoen V-muotoisen muotin aukon tulee olla 8 kertaa levyn paksuus. Valitse lähin muotti kertomalla arkin paksuus 8:lla. Esimerkiksi 1,5 mm paksu levy vaatii 12 mm muotin (1,5 × 8 = 12 mm). Jos se on 3,0 mm levy, tarvitaan 24,0 mm muotti. (3,0 × 8 = 24,0). Tämä suhde voi tarjota parhaan kulmavaihtoehdon, minkä vuoksi monet ihmiset kutsuvat sitä "parhaaksi valinnaksi". Useimmat julkaistut taivutuskaaviot keskittyvät myös tähän kaavaan.

Mallin valintasäännöt

L-muotoisten työkappaleiden taivutuksen valintasääntö on, että sääntöjä ei ole, melkein mitä tahansa ylämuotia voidaan käyttää. Joten valittaessa ylämuotteja työkappaleryhmälle, L-muotoisia työkappaleita voidaan pitää viimeisinä, koska melkein mikä tahansa ylämuotti voi taivuttaa niitä. Näitä L-muotoisia työkappaleita taivutettaessa on suositeltavaa käyttää ylämuotteja, jotka voivat taivuttaa myös muita työkappaleita. Kun ostat muotteja, mitä vähemmän, sen parempi. Tämä ei ole vain muotikustannusten minimoimista, vaan myös tarvittavien muottimuotojen määrän vähentämistä ja asennusajan lyhentämistä.

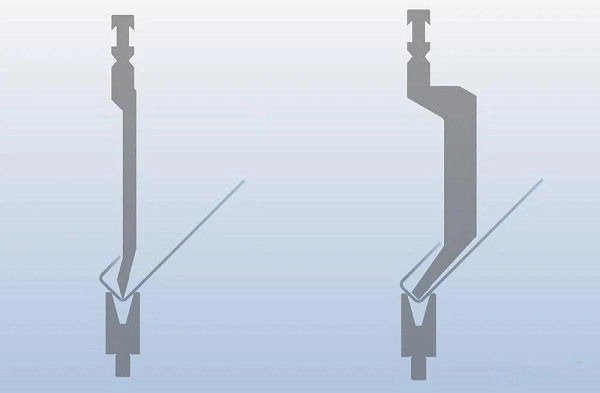

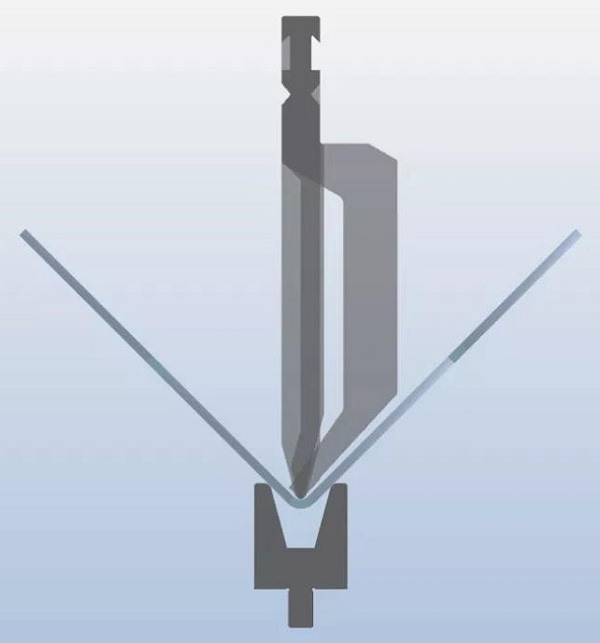

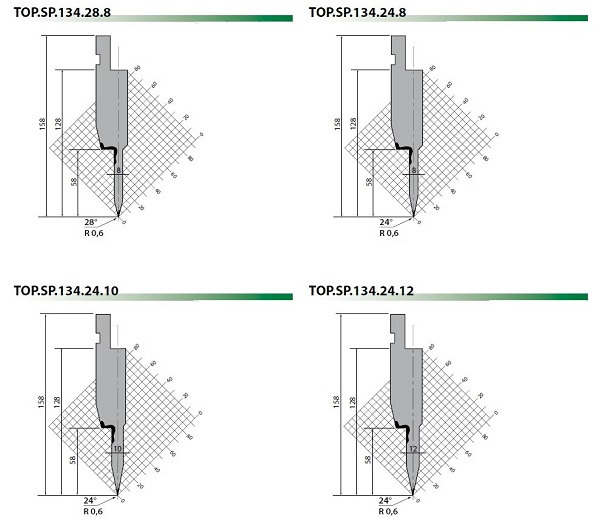

Kun työkappaleen yläosa on pidempi kuin alaosa, tarvitaan hanhenkaulasuulake. Kun työkappaleen yläosa on lyhyempi kuin alaosa, mikä tahansa ylempi muotti on hyvä. Kun työkappaleen yläosa ja alaosa ovat samanpituisia, tarvitaan teräväkulmainen yläsuutin. Yhteenvetona voidaan todeta, että ylemmän muotin valintasääntö riippuu pääasiassa työkappaleen häiriöistä, missä taivutuksen simulointiohjelmistolla voi olla tärkeä rooli. Jos käytetty järjestelmä ei pysty simuloimaan taivutustilannetta, voit käyttää piirustusta ruudukon taustalla tarkistaaksesi manuaalisesti ylemmän muotin työkappaleen häiriöt alla olevan kuvan mukaisesti.

Ei sisennysmuottia

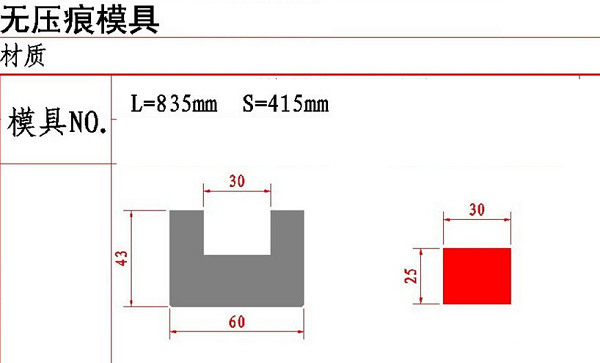

Lähes kaikki tyypilliset V-muotoiset taivutuskonemuotit jättävät työkappaleeseen jälkiä, koska metalli puristetaan muottiin taivutuksen aikana. Useimmissa tapauksissa merkit ovat pieniä tai hyväksyttäviä. Säteen lisääminen voi vähentää jälkiä. Mutta joskus jopa pienimpiä jälkiä ei voida hyväksyä, kuten maalatut tai kiillotetut levyt ennen taivutusta. Nylonsisäkkeitä voidaan käyttää poistamaan painaumia alla olevan kuvan mukaisesti. Syrjäytymätön taivutus on erityisen tärkeää valmistetuissa lentokoneen tai ilmailun osissa, koska tarkastajien on vaikea tarkastella osaa paljain silmin ja erottaa naarmut ja halkeamat.
