CNC-puristinjarrun taivutuskoneen toimintaperiaate ja koostumus

CNC-puristinkone käyttää varustettua muottia (yleistä tai erikoismuottia) kylmän metallilevyn taivuttamiseksi erilaisiin geometrisiin poikkileikkausmuotoihin. Se on levynmuovauskone, joka on suunniteltu kylmävalssatun ohutlevyn käsittelyyn, ja sitä käytetään laajalti levyjen taivutusprosessoinnissa teollisuudessa, kuten autoissa, lentokoneiden valmistuksessa, kevyessä teollisuudessa, laivanrakennuksessa, konteissa, hisseissä ja rautatieajoneuvoissa.

Hydraulisen voimansiirron periaatteelle rakennettu automaattinen ohjausjärjestelmä. Tällaisessa järjestelmässä toimilaitteen liike muuttuu ohjaussignaalin muuttuessa.

Sähköhydraulinen servoventtiili on automaattinen ohjausventtiili. Se on sekä sähköhydraulinen muunnoskomponentti että tehonvahvistuskomponentti. Sen tehtävänä on muuntaa pienitehoinen analoginen signaalitulo suureksi vasteeksi sähköisen signaalin koon ja napaisuuden sekä nopean vasteen avulla. Tehosta hydraulisen energian virtausta ja paineen tuottoa hydraulisen toimilaitteen siirtymän, nopeuden, kiihtyvyyden ja voiman ohjaamiseksi. Sähköhydraulinen servoventtiili koostuu yleensä sähkömekaanisesta muuntimesta, hydraulisesta vahvistimesta ja tunnistustakaisinkytkentämekanismista.

Kysymys CNC-puristinjarrun taivutuskoneesta

1. Kuinka monta akselia CNC Press Brakessa on?

CNC-puristinkoneessa on monia CNC-akseleita, jotka voivat olla enintään 18 akselia. Yleisesti käytetyt CNC-akselin toiminnot ovat seuraavat: Y1Y2-akselin liukusäädin ylös ja alas 100 liikettä (sähköhydraulinen servoventtiili), takamittarin X-akseli edestakaisin liike (servomoottori), R-akselin liike taaksepäin (servo) moottori), Z1Z2-akseli pysäyttää vasemman ja oikean sormen liikkeen (servomoottori) ja W-akselin kupera pöytä.

Zhongrui CNC Press Brake aksiaalisella siirtymällä on useita akseleita. Yleisiä kohteita ovat:

● Sylinterin iskun siirto ylös ja alas

● Takamittarin siirtyminen edestakaisin

● Takamittarin nostosiirto

● Yläsormen siirtyminen vasemmalle ja oikealle

● Nostosiirto pöydän taipumakompensointiin

● Taivutuslevyn apukannattimen siirtymä

● Siirtyminen edestä taakse

2. Mikä on servomoottorin rooli CNC Press Brake -venttiililohkon vieressä?

Sitä käytetään ruokinnassa, syöttöä ohjaa servomoottori tarkkuuden vuoksi, ja hydraulinen osa on taivutettu, ja taivutus ohjataan tällä servomoottorilla.

3. Miten CNC Press Braken hydraulipylvästä ohjataan?

Kun venttiiliryhmä ohjaa ylös ja alas, tavallinen vääntöakselin taivutuskone ohjaa taivutussyvyyttä öljysylinterissä olevan ruuvimutterin asennon kautta, ja sähköhydraulinen servotaivutuskone antaa palautetta asennosta ritilän viivaimen kautta, ja järjestelmä ohjaa taivutussyvyyttä.

4. Mikä on syy siihen, miksi CNC Press Brake -hydrauliikkasylinteri ei toimi

Öljypiiri: tarkista ensin, onko tarkastuspolttoainesäiliössä riittävästi öljyä, magneettiventtiili ei toimi, onko kela rikki tai jumissa ja toimiiko ylivuotoventtiilin lähde

Ei ole ongelmaa nähdä, vuotaako öljysylinteri (öljysylinteri putoaa hitaasti itsestään, kun se ei toimi)

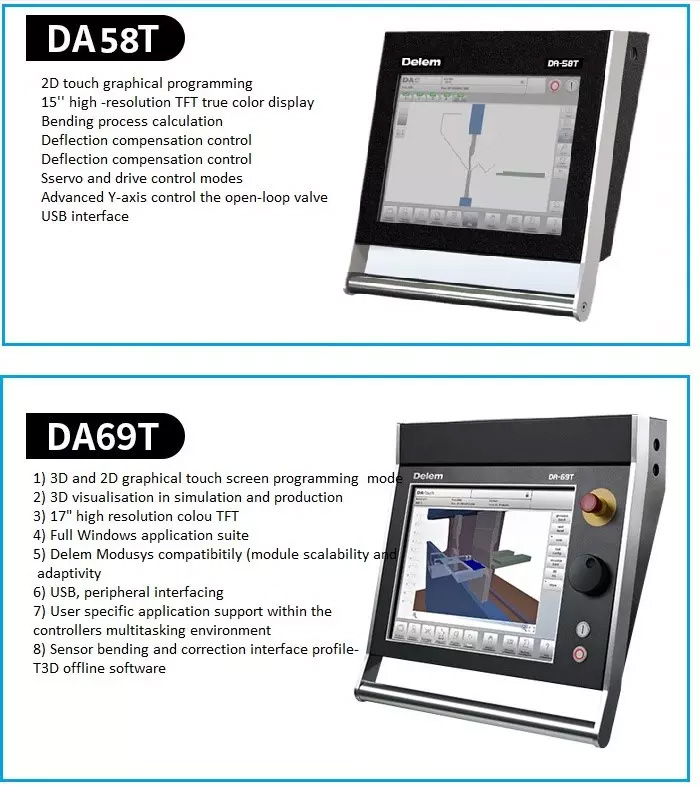

5. Suosittu tyyli CNC-ohjain

Suosituimmat CNC-ohjaimet ovat DA52S/DA53T/DA58T/DA66T/DA69/CybTouch8/CybTouch12 jne.
